PA66
您現(xiàn)在的位置：首頁(yè) >> 產(chǎn)品中心 >> PA66
阻燃增強(qiáng)PA66：可用于制作接觸器、開(kāi)關(guān)、斷路器、線圈骨架、電器配件等
發(fā)布時(shí)間：2014/9/29 來(lái)源：南京德?tīng)柭」? 瀏覽：23429 次
阻燃增強(qiáng)PA66：高強(qiáng)度、耐高溫、阻燃性、電性能優(yōu)異

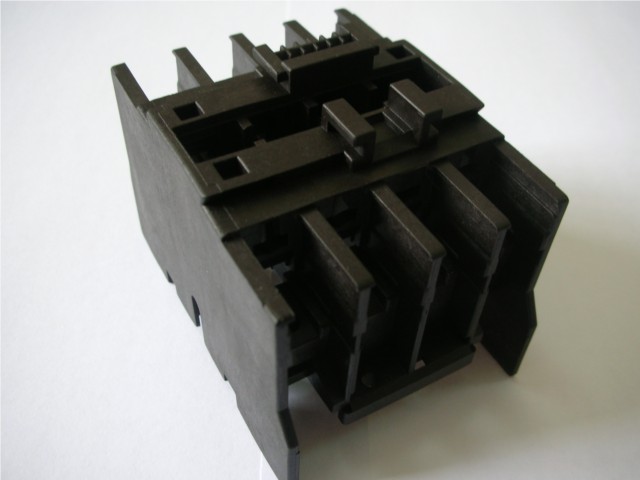

應(yīng)用：接觸器、開(kāi)關(guān)、斷路器、線圈骨架、電器配件等
物性表：
| 牌號(hào) Product Type |
測(cè)試標(biāo)準(zhǔn) Test Standards |
單位 Units |
A9705 | A9705P |
| 阻燃級(jí) Flame Retardant |
||||
| 物理性能 Physical Properties |
||||
| 吸水率 Water Absorb（24h，23℃） |
ISO 62 | % | 6 | 6 |
| 密度 Density |
ISO 1183 | g/m3 | 1.46 | 1.47 |
| 機(jī)械性能 Mechanical Properties (23℃/50%r.h.) |
||||
| 斷裂拉伸強(qiáng)度 Tensile Stress，at break |
ISO 527 | MPa | 125 | 120 |
| 斷裂伸長(zhǎng)率 Elongation，at break |
ISO 527 | % | 2 | 1 |
| 彎曲強(qiáng)度 Flexural Stress |
IS0 178 | MPa | 175 | 170 |
| 彎曲模量 Flexural Modulus |
IS0 178 | MPa | 7000 | 6800 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 Charpy Notched Impact Strength |
ISO 179-1eA | KJ/m2 | 7 | 5 |
| 簡(jiǎn)支梁沖擊強(qiáng)度 Charpy Impact Strength |
ISO 179-1eU | KJ/m2 | 25 | 22 |
| 洛氏硬度 Rockwell Hardness |
R標(biāo)尺 | 120 | 120 | |
| 熱性能 Thermal Properties |
||||
| 熱變形溫度0.45MPa Heat Deflection Temperature 0.45MPa |
ISO 75 | ℃ | 250 | 250 |
| 熱變形溫度1.80MPa Heat Deflection Temperature 1.80MPa |
ISO 75 | ℃ | 240 | 240 |
| 阻燃性能 Fire Resistance |
UL 94 | V-0 | V-0 | |
| 注塑成型溫度范圍 Injection Molding Temperature |
℃ | 260-285 | 260-285 | |
| 烘干溫度/時(shí)間 Drying Temperature/Hour |
℃/H | 90/6-10 | 90/6-10 | |
| 其他 Others |
||||
| 表面電阻率 Surface Resistivity |
IEC 93 | Ω | 1013 | 1013 |
| 介電強(qiáng)度 Electric Strength |
IEC 1183 | KV/mm | 28 | 19 |
| 線性成型收縮率 Linear Moulding Shrinkage |
ISO 2577 | % | 0.2-0.5 | 0.3-0.5 |
| 填充物 Fillers |
% | GF25 | GF25 | |
