PA66
您現(xiàn)在的位置：首頁(yè) >> 產(chǎn)品中心 >> PA66
增強(qiáng)PA66：可用于制作散熱器水室、軸承保持架、車(chē)輪罩、發(fā)動(dòng)機(jī)罩、漁線輪、汽車(chē)配件、電子電器配件、機(jī)械零件等
發(fā)布時(shí)間：2014/9/29 來(lái)源：南京德?tīng)柭」? 瀏覽：11015 次
增強(qiáng)PA66：高強(qiáng)度、耐熱、耐磨

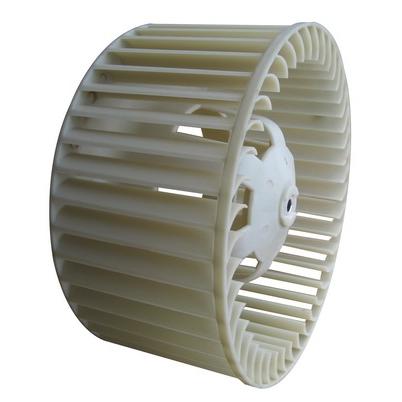

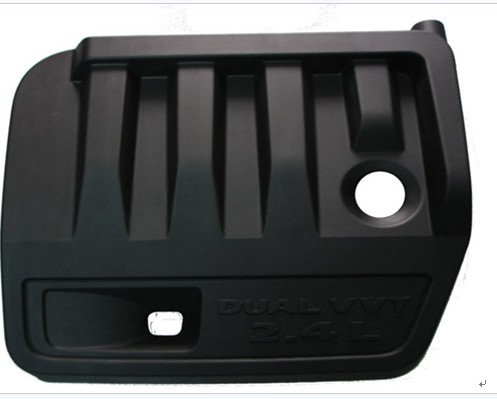

應(yīng)用：散熱器水室、軸承保持架、車(chē)輪罩、發(fā)動(dòng)機(jī)罩、漁線輪、汽車(chē)配件、電子電器配件、機(jī)械零件等
物性表：
| 牌號(hào) Product Type |
測(cè)試標(biāo)準(zhǔn) Test Standards |
單位 Units |
A260 | A7064 | A707MO | A709 |
| 增強(qiáng)級(jí) Reinforced |
||||||
| 物理性能 Physical Properties |
||||||
| 吸水率 Water Absorb（24h，23℃） |
ISO 62 | % | 5.5 | 5.5 | 5.5 | 5.5 |
| 密度 Density |
ISO 1183 | g/m3 | 1.35 | 1.36 | 1.38 | 1.48 |
| 機(jī)械性能 Mechanical Properties (23℃/50%r.h.) |
||||||
| 斷裂拉伸強(qiáng)度 Tensile Stress，at break |
ISO 527 | MPa | 65 | 185 | 150 | 210 |
| 斷裂伸長(zhǎng)率 Elongation，at break |
ISO 527 | % | 8 | 3 | 1 | 1 |
| 彎曲強(qiáng)度 Flexural Stress |
IS0 178 | MPa | 90 | 210 | 215 | 255 |
| 彎曲模量 Flexural Modulus |
IS0 178 | MPa | 4100 | 8200 | 8300 | 11000 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 Charpy Notched Impact Strength |
ISO179-1eA | KJ/m2 | 7 | 11 | 12 | 14 |
| 簡(jiǎn)支梁沖擊強(qiáng)度 Charpy Impact Strength |
ISO179-1eU | KJ/m2 | 35 | 48 | 50 | 55 |
| 洛氏硬度 Rockwell Hardness |
R標(biāo)尺 | 119 | 119 | 120 | 120 | |
| 熱性能 Thermal Properties |
||||||
| 熱變形溫度0.45MPa Heat Deflection Temperature 0.45MPa |
ISO 75 | ℃ | 240 | 258 | 260 | 260 |
| 熱變形溫度1.80MPa Heat Deflection Temperature 1.80MPa |
ISO 75 | ℃ | 160 | 250 | 252 | 252 |
| 阻燃性能 Fire Resistance |
UL94 | HB | HB | HB | HB | |
| 注塑成型溫度范圍 Injection Molding Temperature |
℃ | 260-290 | 260-300 | 260-300 | 275-310 | |
| 烘干溫度/時(shí)間 Drying Temperature/Hour |
℃/H | 90/6-10 | 90/6-10 | 90/6-10 | 90/6-10 | |
| 其他 Others |
||||||
| 表面電阻率 Surface Resistivity |
IEC93 | Ω | 1013 | 1013 | 1013 | 1013 |
| 介電強(qiáng)度 Electric Strength |
IEC 1183 | KV/mm | 32 | 26 | 20 | 20 |
| 線性成型收縮率 Linear Moulding Shrinkage |
ISO2577 | % | 0.8-1 | 0.2-0.6 | 0.1-0.5 | 0.1-0.4 |
| 填充物 Fillers |
% | M30 | GF30 | GF35 | GF45 | |
